| 起源の場所: | 陶磁器 |
|---|---|
| ブランド名: | BODA |
| 証明: | ISO9001:2015,ISO14001 |
| モデル番号: | BD-10504 |
| 最小注文数量: | 50KG |
| 価格: | US$51.80/kg-$53.50/kg EX-WORK |
| パッケージの詳細: | びん1本あたりの10kgかドラムごとの50kg |
| 受渡し時間: | 5-8仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの10-15トン |
| 色: | ダーク グレー | 形: | Sherical |
|---|---|---|---|
| 化学: | WC 15Ni | サービス温度: | 最高500 ℃ |
| appliciation: | 水中に沈められた海水の状態で使用される酸化の環境のゲート弁の油田装置の部品の球弁 | サイズ: | -53+20um -45+15um -45+11um -38+10um -30+10um -45+20um -45+5um -30+5um |
| ハイライト: | WC 15Ni HVOFの粉,耐摩耗コーティングHVOFの粉,ISO14001熱スプレーの粉 |
||
| 等級 | Ct% | Ni% | Fe% | O% |
| BD-10504 | 5.2-5.6 | 14-16 | <0.2 | <0.5 |
指定及び物理的性質:
| Spec. | タイプ | um大きさで分類しなさい | 見掛密度g/cm3 |
流動度 s/50g |
適用 |
| BD-10504-1 |
WC NI 85/15 固められ、焼結させる |
53-20um | >4 | <18 | HVOF JP5000 JP8000/DJ2600 DJ2700/Jet Kote/Woka Jet/K2 |
| BD-10504-2 |
WC NI 85/15 固められ、焼結させる |
45-20um | >4 | <18 | HVAF |
| BD-10504-3 |
WC NI 885/15 固められ、焼結させる |
45-15um | >4 | <18 | APS |
| BD-10504-4 |
WC NI 85/15 固められ、焼結させる |
45-11um | >4 | <18 | |
| BD-10504-5 |
WC NI 85/15 固められ、焼結させる |
38-10um | >4 | <18 | |
| BD-10504-6 |
WC NI 85/15 固められ、焼結させる |
30-10um | >4 | <18 |
導入:

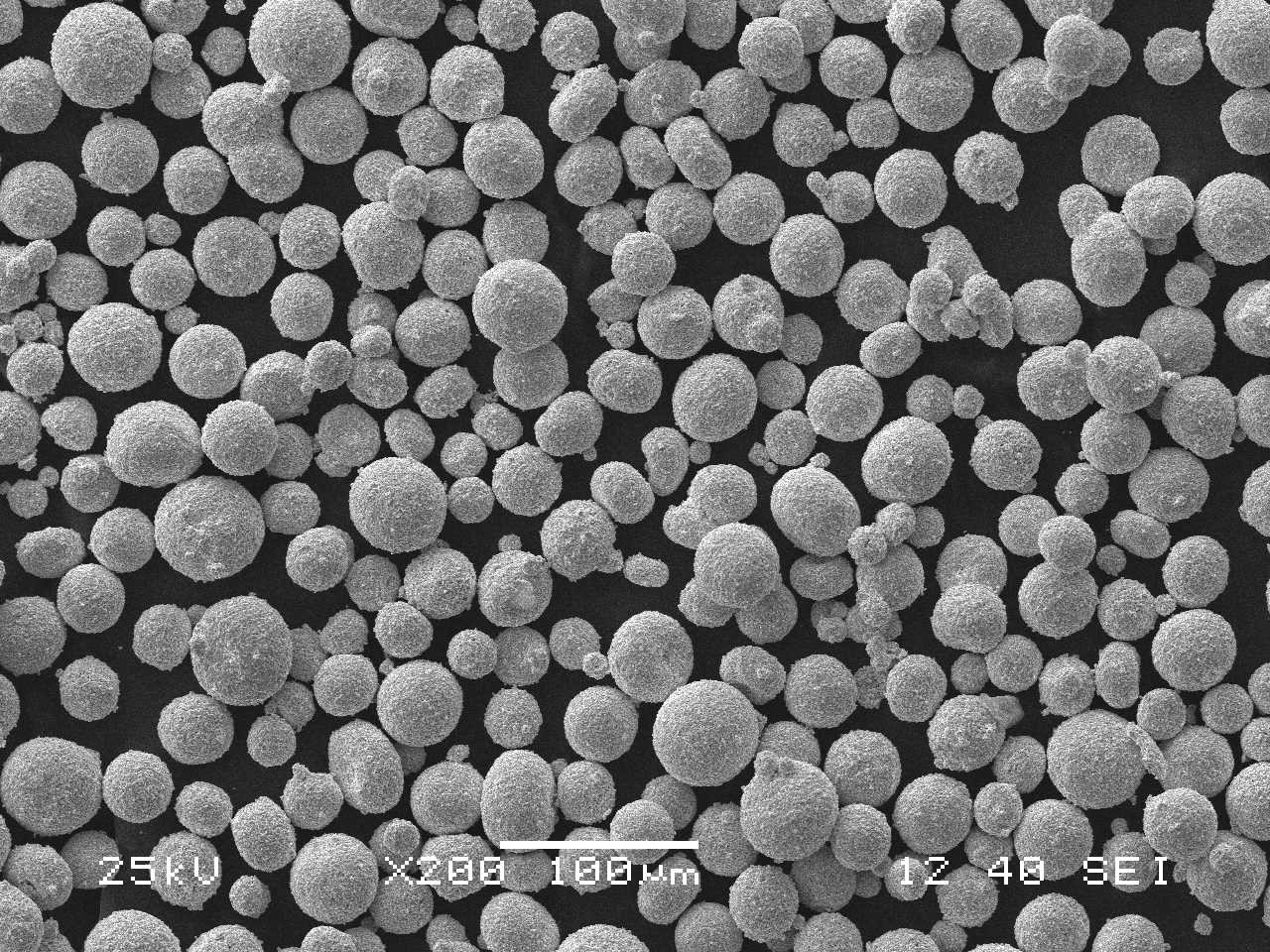

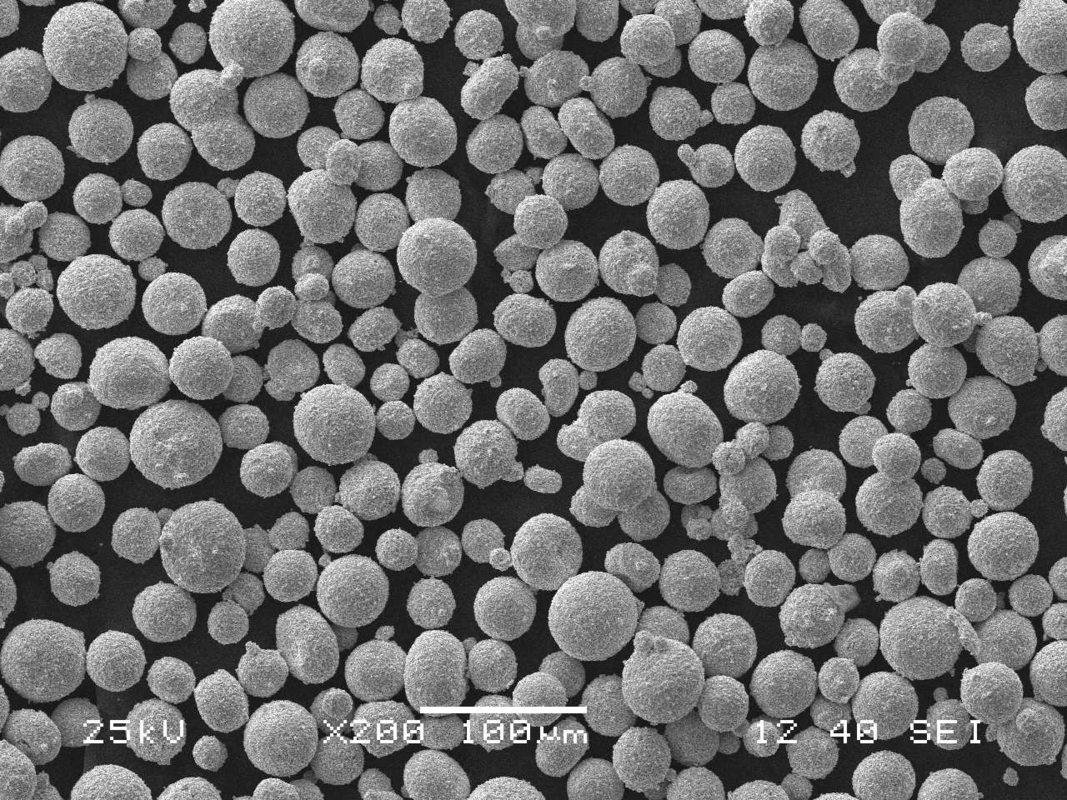

BODA WC15Niプロダクトは堅い段階として中型の炭化物の穀物およびつなぎの金属として15%のニッケルが付いている85%の炭化タングステンの均一配分を含んでいる熱スプレーのための回転楕円面状の、固められたおよび焼結させた粉である。
より良い粉の粒度分布は頻繁に「as-で使用することができる非常に堅く、密なコーティングを作り出す
吹きかけられた」後コートの仕上げのない状態。コーティングは炭化タングステン材料から抵抗する焦燥に作った
鈴の音、摩耗、ハンマーおよび滑走の摩耗。BODA WC15Niシリーズ プロダクトは乾燥した環境の摩耗抵抗力があるコーティングのために最も頻繁に使用される。大気温度の使用
500 °Cの上（炭化タングステンの酸化を防ぐために930 °F）は推薦されない。WC NIの耐食性は一般に同じような環境の、しかしないWC Co CrのコーティングWC Coコーティングのそれよりよい。BODA WC15NiのコーティングはWC17Niのコーティングと比較されるより高い硬度を表わすがより低い靭性がある。それらにより低いハードある
nessしかしWC10Niからのコーティングよりよい靭性。コバルトの不在は割り当てる
放射性環境で使用されるべきBODA WC15Niのコーティング。
これらの材料のHVOFのコーティングは密、よいショーである
強さを結び、コーティングより同質でであって下さい
大気血しょうスプレーか燃焼を使用して適用される
粉のThermosprayの™のコーティング。
